Обеспечение бесперебойного питания хирургического оборудования в операционной при сбоях электроснабжения
В российских больницах отключения электричества случаются чаще, чем хотелось бы: по данным Росстата за последние годы, в регионах фиксируют до нескольких сотен инцидентов ежегодно из-за износа сетей и погодных условий. Это создает критические риски для операций, где даже кратковременный отключение может стоить жизни пациента. Чтобы хирургическое оборудование продолжало функционировать, планировка электрики операционной требует особого подхода с учетом резервных источников и нормативов. На портале medbuy.ru можно подобрать надежное оборудование, совместимое с такими системами.

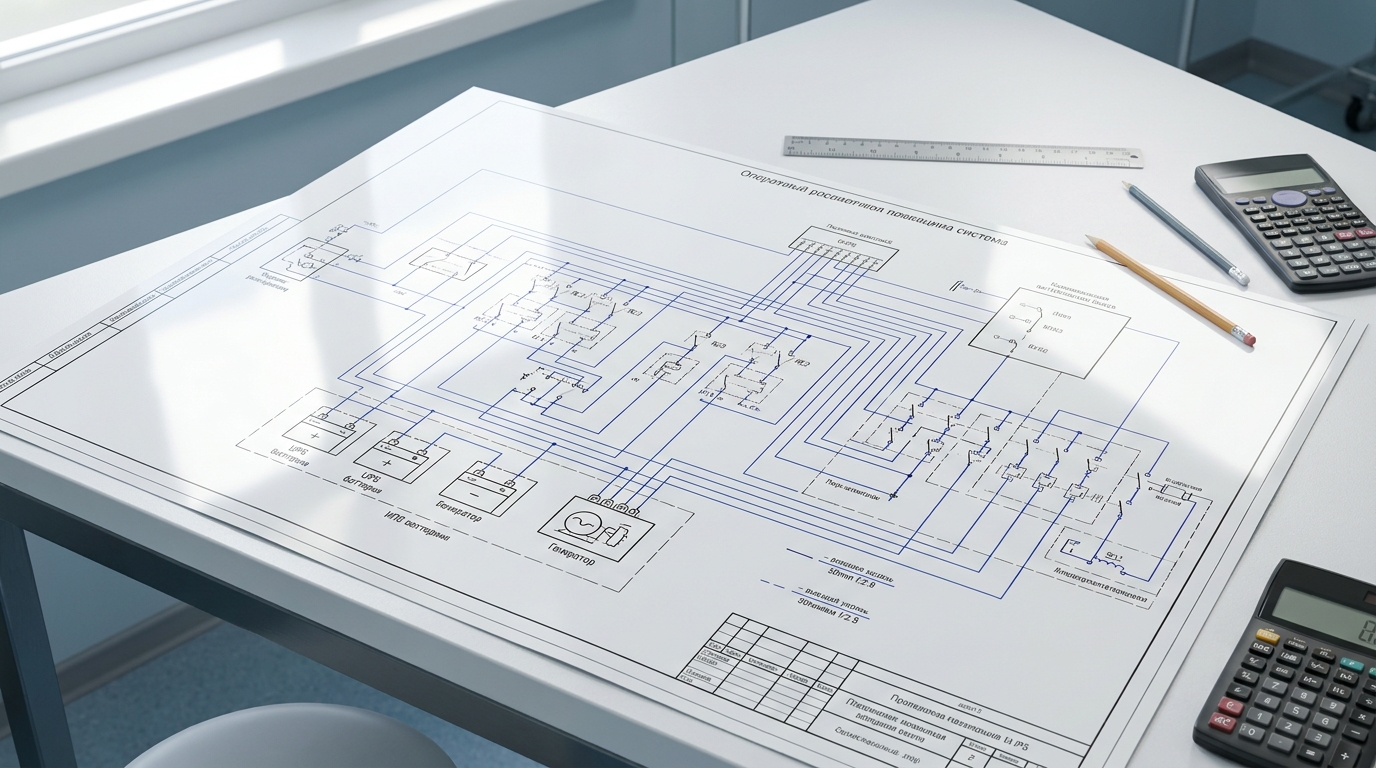

Операционная — это пространство повышенной опасности, где электроснабжение должно соответствовать строгим требованиям СанПиН 2.1.3.2630-10 и СП 158.13330.2014. Здания и помещения медицинских организаций. Основная задача при проектировании — создать двухуровневую систему питания: основную линию от городской сети и резервную, которая активируется за секунды. Это позволяет поддерживать работу ламп, электрокоагуляторов, аппаратов ИВЛ и мониторов даже при полном отключении света.
Нормативная база для электрики в операционных российских клиник
Проектирование электрики начинается с изучения актуальных норм. В России ключевыми документами остаются СП 256.1325800.2016. Электроустановки жилых и общественных зданий и СП 158.13330.2014, которые классифицируют операционные по категориям электроснабжения. Операционные первой категории (для кардиохирургии, нейрохирургии) требуют первой категории надежности — двух независимых источников питания с автоматическим переключением (АВР) и временем восстановления не более 0,015 секунды.
Операционные относятся к помещениям I и II категории по взрыво- и пожарной опасности, где электрика должна исключать искрообразование и перегрев.
Для второй категории (стандартные операции) достаточно второй категории надежности с временем переключения до 1 секунды. Важно учитывать классы помещений: чистые зоны требуют изолированных шин и УЗО с срабатыванием на 30 м А. При планировке выделяют отдельные группы: освещение, силовые розетки для оборудования, вентиляцию и системы жизнеобеспечения. Кабели прокладывают в металлических трубах или лотках с заземлением, чтобы минимизировать электромагнитные помехи для чувствительной аппаратуры.
- Первая категория: два ввода от ТП, дизель-генератор, ИБП на 15 минут.
- Вторая категория: один ввод, АВР на генератор, ИБП на 10 минут.
- Обязательное заземление TN-S с отдельным контуром для операционной.
В российских реалиях, где сети часто перегружены, проектировщики рекомендуют запас по мощности 30-50% от расчетной нагрузки. Например, для операционной площадью 40 м? с 5-7 единицами оборудования требуется минимум 20-30 кВт, включая пиковые нагрузки от хирургических ламп (до 10 к Вт).
«Надежность электроснабжения операционной — это не роскошь, а обязательное условие лицензирования медорганизации по Приказу Минздрава № 183н.»
При реконструкции существующих зданий проводят энергоаудит: измеряют сопротивление изоляции, проверяют шины и трансформаторы. Если больница подключена к одной линии, срочно монтируют второй ввод или арендуют мобильный генератор. В мегаполисах вроде Москвы и Санкт-Петербурга популярны централизованные системы с подстанциями, но в регионах полагаются на локальные ДГУ.
Выбор и расчет резервных источников питания для операционной

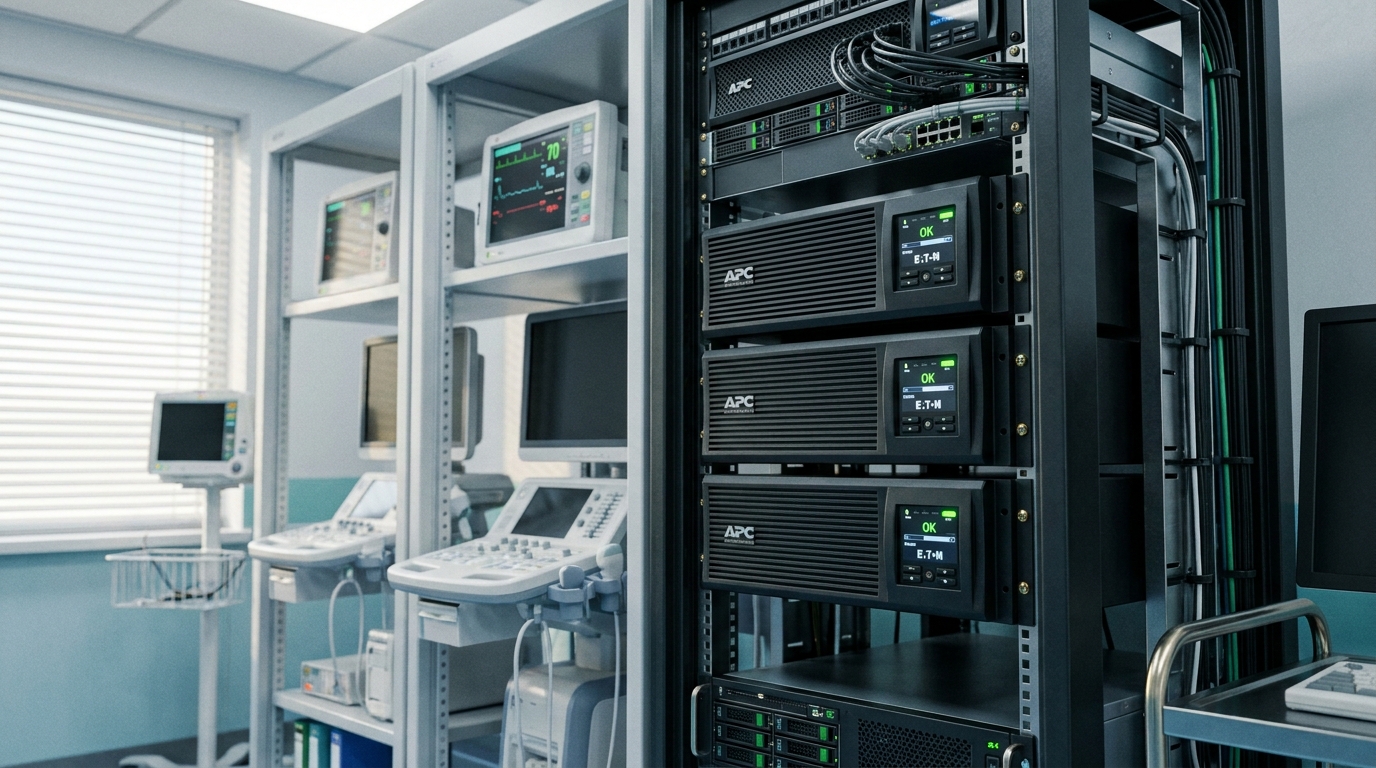

После определения категории переходят к подбору оборудования. Основу резервного питания составляют источники бесперебойного питания (ИБП) и дизель-генераторные установки (ДГУ). ИБП настраивают в режиме двойного преобразования для онлайн-поддержки нагрузки, обеспечивая время работы 10-20 минут — достаточно для завершения критической фазы операции или запуска генератора.
ИБП мощностью от 10 кВА с байпасом позволяют обслуживать без отключения, что критично в многопрофильных больницах.
Расчет мощности ведут по формуле: P = U ? I ? cos? ? n, где U — напряжение (380/220 В), I — ток оборудования, cos? — коэффициент мощности (0,8-0,95), n — коэффициент одновременности (0,7-0,9). Для типичной операционной суммарная нагрузка достигает 15-25 кВт: лампы — 8 кВт, электрокоагулятор — 1 кВт, насосы — 2 кВт, мониторы — 1 кВт. Выбирают ИБП с запасом 20% и масштабированием — модульные системы от российских производителей вроде Штиль или импортных APC, сертифицированных для медприменения.
- Определить пиковую нагрузку по паспортам оборудования.
- Подобрать ИБП с временем автономии не менее 15 мин при 100% нагрузке.
- Установить ДГУ мощностью на 30% больше максимальной, с автозапуском за 10-15 сек.
- Протестировать систему под нагрузкой ежемесячно.

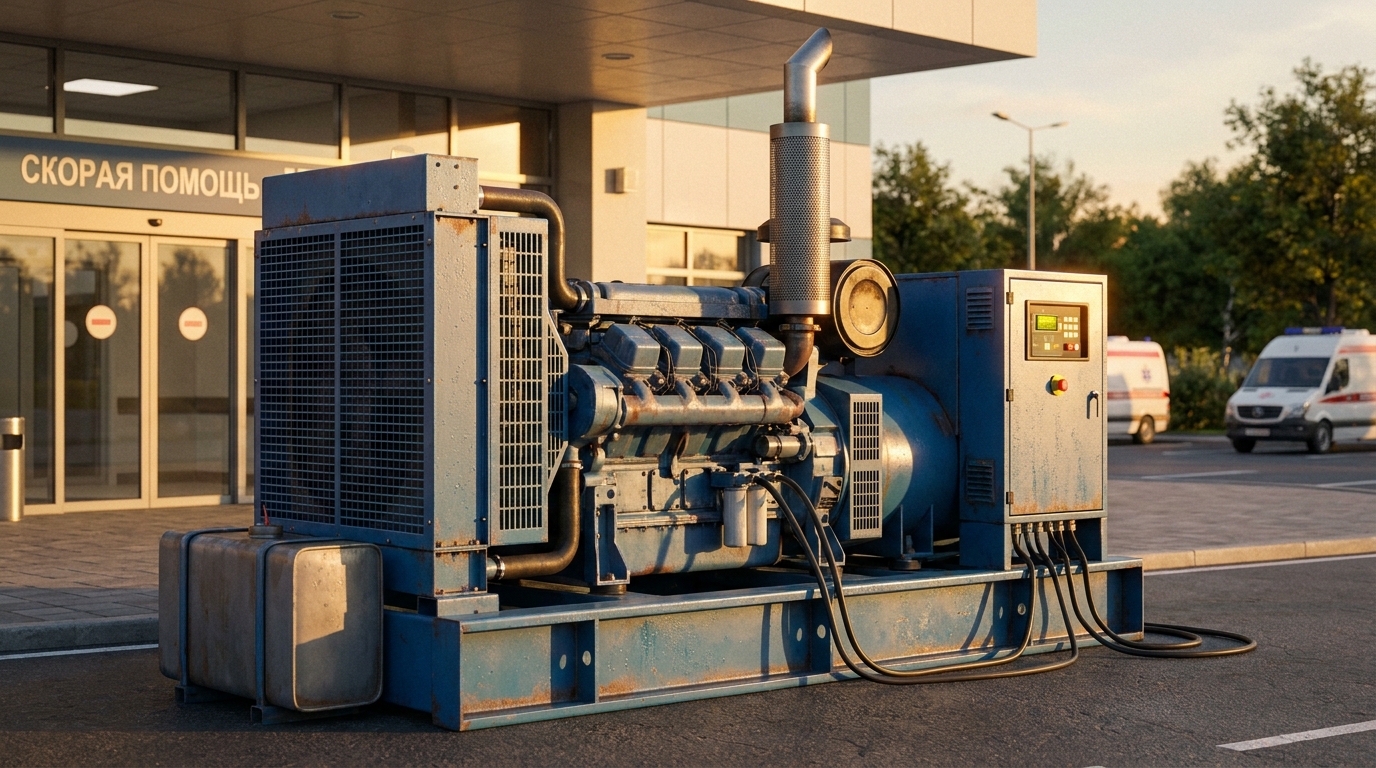

ДГУ размещают в отдельном помещении с шумоизоляцией и топливным резервуаром на 24-72 часа работы. В России для медобъектов обязательна топливная автоматика и система удаленного мониторинга, интегрированная с диспетчерской. Стоимость такой системы для одной операционной — от 5 до 15 млн рублей, в зависимости от мощности.
«Автоматическое переключение (АВР) должно срабатывать за 0,2 секунды, чтобы избежать просадок напряжения в чувствительном оборудовании.»
Особое внимание уделяют совместимости: хирургические лампы с инверторами требуют чистого синуса, а аппараты искусственной вентиляции легких — стабильного 220 В без гармоник. Внедряют фильтры и стабилизаторы напряжения на входе каждой розетки.
| Тип оборудования | Мощность, кВт | Время работы от ИБП, мин | Приоритет |
|---|---|---|---|
| Хирургическая лампа | 8-10 | 15-20 | 1 |
| Электрокоагулятор | 1-2 | 20-30 | 1 |
| Аппарат ИВЛ | 0,5-1 | 30-45 | 1 |
| Монитор пациента | 0,2-0,5 | 45-60 | 2 |
| Вентиляция | 2-5 | 10-15 | 2 |
Таблица сравнивает ключевые параметры для приоритизации нагрузки в АВР-системе.
Прокладка кабелей и распределение нагрузки в операционной
Правильная прокладка кабелей обеспечивает не только надежность, но и безопасность персонала. В операционной используют медные кабели сечением не менее 4-6 мм? для силовых линий и 1,5 мм? для освещения, с изоляцией из сшитого полиэтилена для стойкости к дезинфицирующим средствам. Основные трассы ведут в фальшпол или потолочные лотки из нержавеющей стали, исключая открытые поверхности.
Распределение нагрузки организуют по группам через щиты с автоматами и реле контроля. Группа 1 (критическая) — напрямую на ИБП, группа 2 — на АВР с генератором. Розетки устанавливают медицинские с заземлением и маркировкой: красные для приоритетного оборудования, синие для вспомогательного. В чистой зоне расстояние от пола — 1,2-1,5 м, с защитой IP54 от влаги и пыли.
- Силовые линии — ВВГнг-LS в гофре или трубах.
- Слаботочные — КВВГ для мониторинга и связи.
- Заземление — отдельный контур с сопротивлением менее 4 Ом.
- Экранирование кабелей для защиты от помех.

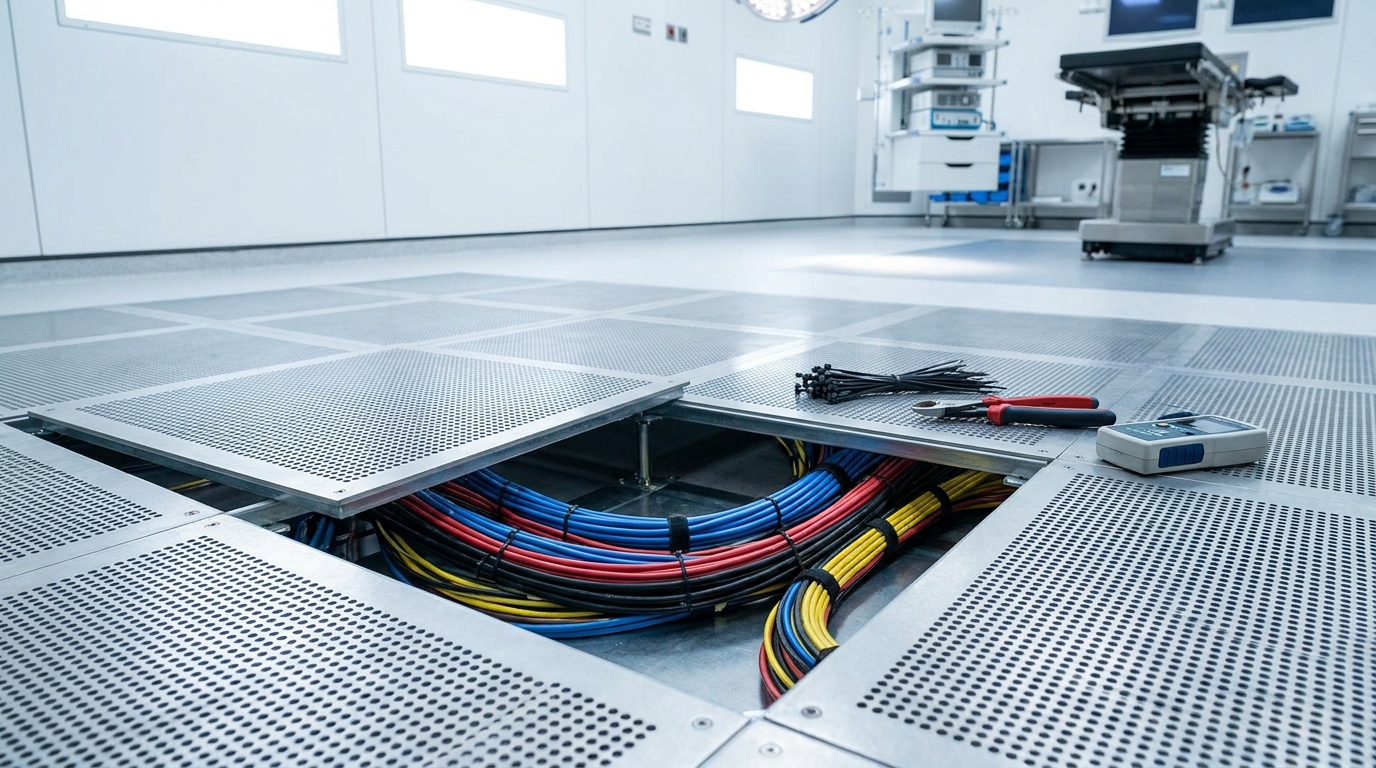

Фальшпол высотой 30-50 см позволяет интегрировать кабели, вентиляцию и системы пожаротушения в единую инфраструктуру.
В российских клиниках при модернизации часто применяют модульные щиты Schneider Electric или отечественные Электротехника, с возможностью дистанционного управления через Modbus. Обязательны датчики температуры и влажности, интегрированные в систему BMS для предупреждения перегревов. Для операционных с роботизированной хирургией добавляют оптоволоконные линии для передачи данных с задержкой менее 1 мс.
Контроль качества проводки включает тепловизорную съемку и измерения мегомметром. Норма утечи токов — не более 0,5 мА на цепь. В случае обнаружения дефектов линии изолируют и ремонтируют без остановки операций, используя байпас.
«Каждый силовой шкаф должен иметь аварийный свет и УЗО, срабатывающее на дифференциальный ток 10 мА для кардиостимуляторов.»
При планировке учитывают расширение: резервируют 20% мощности и трассы для новых аппаратов. В многопрофильных центрах вводят кольцевую топологию шин для отказоустойчивости.
Тестирование и обслуживание систем электроснабжения

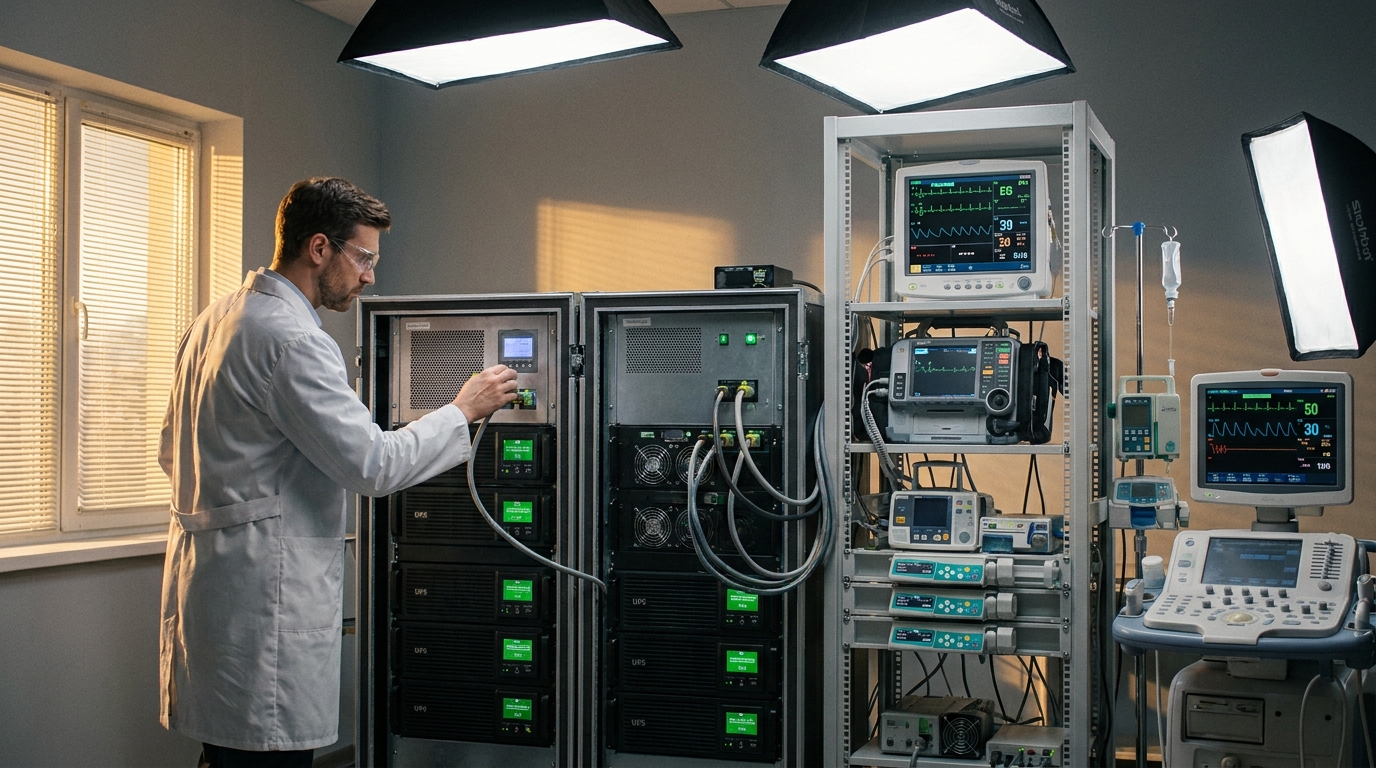

Регулярное тестирование подтверждает работоспособность всей цепи. Ежемесячно проводят имитацию отключения сети: проверяют запуск ИБП, переход на ДГУ, стабильность параметров. Используют нагрузочные электроагрегаты, имитирующие реальную операционную нагрузку до 100%.
Обслуживание включает замену батарей ИБП каждые 3-5 лет, проверку топлива ДГУ, чистку контактов. График утверждает инженерная служба больницы по СанПиН 2.1.3.2630-10. Ежегодно привлекают аккредитованные лаборатории для измерений: сопротивление изоляции, ток короткого замыкания, гармоники.
| Параметр | Норма | Периодичность | Метод |
|---|---|---|---|
| Время переключения АВР | ?0,2 с | Ежемесячно | Хронометраж |
| Запуск ДГУ | ?15 с | Еженедельно | Автотест |
| Сопротивление изоляции | ?1 МОм | Ежегодно | Мегомметр |
| Гармоники THD | ?5% | Ежеквартально | Анализатор |
| Заземление | ?4 Ом | Ежегодно | Зондаж |
Документируют результаты в журнале с подписями ответственных. В случае отклонений — план устранения в 24 часа. Интеграция с телеметрией позволяет мониторить онлайн через мобильное приложение.
Полное тестирование под нагрузкой проводят дважды в год ночью, минимизируя влияние на график операций.
Обучение персонала включает инструктажи: действия при сбое, использование аварийного света. Внедряют симуляторы для хирургов по работе в автономном режиме.
Экономические аспекты и перспективы развития
Внедрение резервных систем окупается за 3-5 лет за счет снижения простоев и штрафов. Стоимость ИБП для операционной — от 2 до 10 млн рублей в зависимости от мощности, ДГУ — 5-20 млн. Государственные клиники получают субсидии по программе Здравоохранение на модернизацию.
Перспективы включают переход на микроретикулумы с солнечными панелями и аккумуляторами для пиковых нагрузок. В 2026 году тестируют водородные топливные элементы как альтернативу ДГУ, обеспечивая нулевые выбросы.
Цифровизация: ИИ-прогнозирование сбоев по данным мониторинга, блокчейн для логов тестирований. Стандарты обновляются: с 2025 года требуют 99,999% доступности для федеральных центров.
Какие основные риски при проектировании электроснабжения операционной?
Главные риски — недооценка нагрузки, что приводит к перегрузкам, и игнорирование электромагнитных помех от аппаратуры. Рекомендуется запас мощности 30% и экранированные кабели. Также учитывают сейсмику и наводнения в регионах.
Как выбрать мощность ИБП для операционного блока?
Суммируют потребление всех аппаратов в пике, умножают на коэффициент 1,2-1,5. Для стандартной операционной — 20-50 кВА. Проверяют время автономии: минимум 15 минут до запуска ДГУ.
- Аппарат УЗИ: 2 кВт
- Вентилятор: 1,5 кВт
- Освещение: 3 кВт
Что делать при аварийном отключении электричества?
Персонал переходит на ручной режим: ИБП активируется автоматически, ДГУ — через 10-15 секунд. Эвакуируют пациентов при необходимости, используют автономные лампы. Фиксируют время в журнале.
Какие нормативы регулируют электроснабжение в больницах России?
ПУЭ 7-е издание, СП 158.13330.2014. Здания и помещения медицинских организаций, Сан Пи Н 2.1.3678-20. Требуют двух независимых вводов и резервов категории I.
Сколько стоит обслуживание систем в год?
Для средней операционной — 500-1000 тыс. рублей: контракты на тестирование, топливо, батареи. Экономия от профилактики — до 70% от затрат на аварии.
Можно ли интегрировать возобновляемые источники?
Да, солнечные панели на крыше с инверторами для пиковых нагрузок. В южных регионах покрывают 20-30% энергопотребления, с аккумуляторами для ночи.
Подводя итоги
Надежное электроснабжение операционного блока обеспечивает бесперебойную работу жизненно важного оборудования, минимизируя риски для пациентов. Системы ИБП, ДГУ и АВР, спроектированные по строгим нормативам, проходят регулярное тестирование и обслуживание, включая мониторинг параметров и обучение персонала. Экономическая эффективность подтверждается окупаемостью инвестиций и перспективами цифровизации.
Проведите аудит текущей системы: оцените мощность, резервы и графики проверок. Обратитесь к сертифицированным специалистам для модернизации по актуальным стандартам. Начните с расчета нагрузки и плана тестирований — это гарантирует безопасность операций.
Не откладывайте: внедрите резервное электроснабжение сегодня, чтобы защитить жизни завтра. Свяжитесь с инженерами и обеспечьте своей больнице высший уровень надежности!
